IV 커브 그리기! ⚡

자 오늘은 IV커브를 그려볼 거에요. 반도체 업계에서 매우 자주 쓰이는 IV 곡선!! ltspice로 그리기 오늘 배워보겠습니당. 😎



먼저 DC sweep 을 사용해야 해요. 단축키 A로 Configure Analysis 창을 열고 DC sweep 로 들어가요.

V1 이름의 전압원을 선형적으로 -10부터 10까지 0.1씩 증가한다는 뜻이에요. x축에 V값이 들어가겠죠?

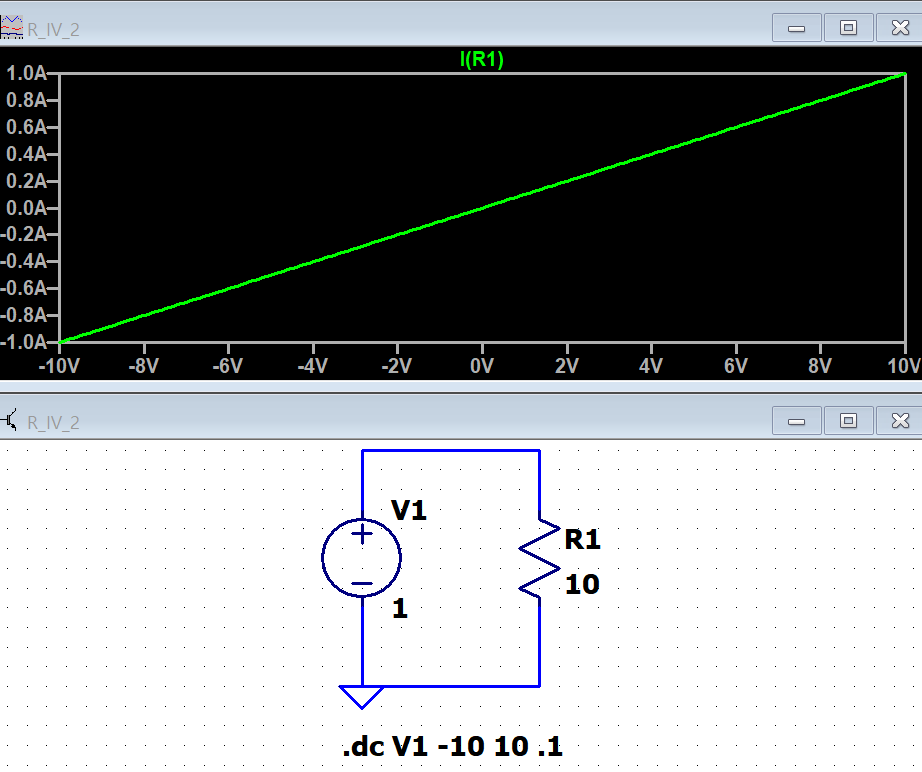

자 위와 같이 회로를 구성해보고 시뮬레이션을 실행해서 IV 커브를 확인해 볼까요?



부품 값 변수 지정

자 이번에는 저항값의 변화에 따라 IV 커브의 변화를 확인해볼게요.

부품의 값을 상수 10 대신에 변수 X 로 지정하여 대입하는 방식도 가능해요.

R1 값을 X로 정의했어요.  { } 사이에 변수를 대입하면 돼요.

변수는 여러개 정의가 가능하고, { X + 2*Y } 이런식으로 연산도 가능해요

그리고 변수에 값은 단축키 .을 눌러 Text 박스 안에 .param X((변수명)) 1k((값))를 기입해요.

시뮬레이션 시작!

가변 소자값 시뮬레이션

자 이번엔 변화하는 부품 Value값에 따른 결과를 시뮬레이션해볼게요.

.step param X list 10 15 30 100

.step param X 이후에 list 값1, 값2, 값3 라고 쓰면 내가 작성한 값들을 직접 지정해 줄 수 있어요.

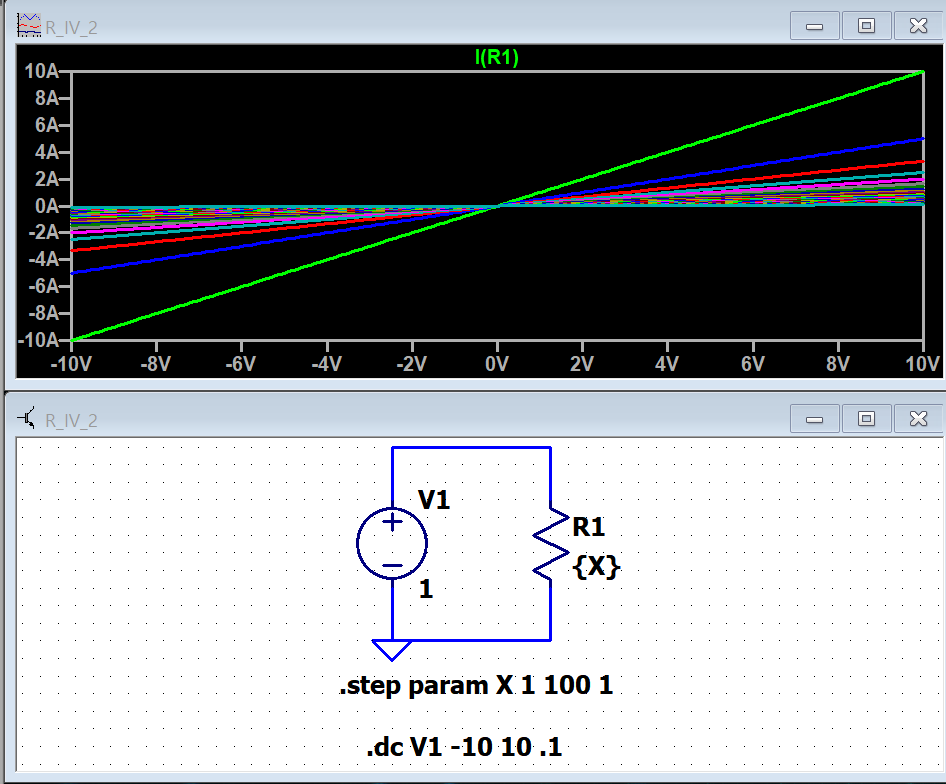

.step param X 1 100 1

위와 같이 쓰면 1부터 100까지 1씩 증가한 값을 확인해 볼 수 있어요.

즉  값을 1 부터 100 까지 1단위로 가변한다는 의미에요.

아래는

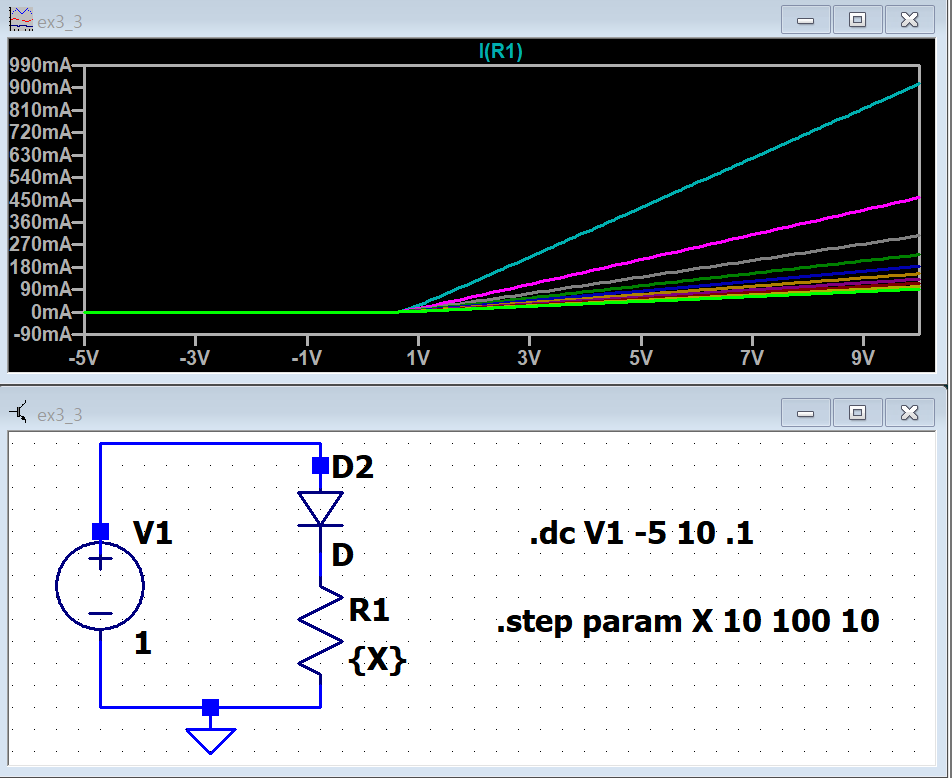

응용 버전!

다이오드의 IV커브 곡선을 확인할 수 있어요 ㅎㅎ

이번엔 실제 다이오드를 추가해 볼게요.

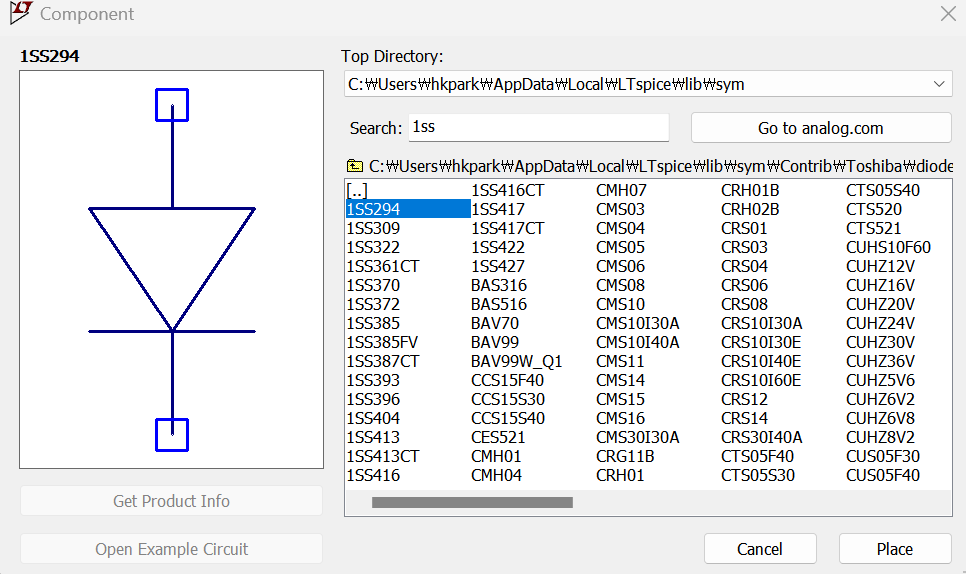

단축키 P를 누르고 1SS294를 검색해서 추가해요.

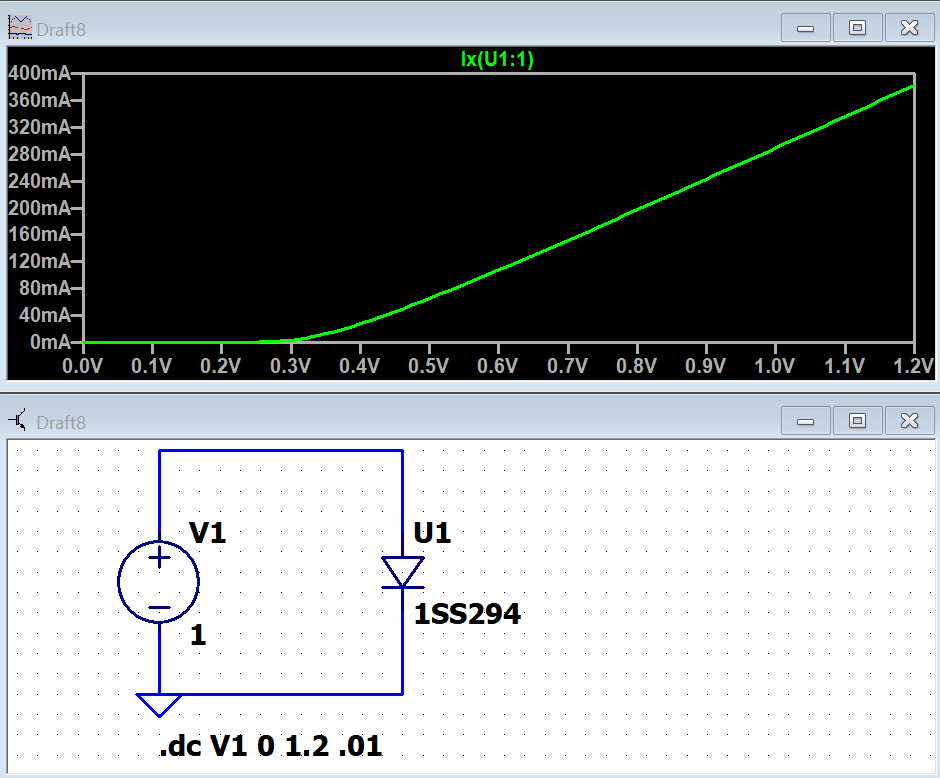

그리고 IV커브를 확인해 볼게요.

온도에 따른 다이오드 IV 커브 특성 확인해보기

자 이제 같은 원리로 온도의 영향을 확인해보기 위해 위의 예를 확장해볼까요?

아래는 다이오드 방정식입니다.

다이오드 방정식을 보면 $V_T$와 $I_s$가 모두 온도의 함수이므로, 우리는 실온보다 더 높은 온도에서 전류가 더 빨리 상승할 것이라는 것을 예측할 수 있어요. 그 순서대로 다이오드는 더 빠르게 스위칭 할 것도요.

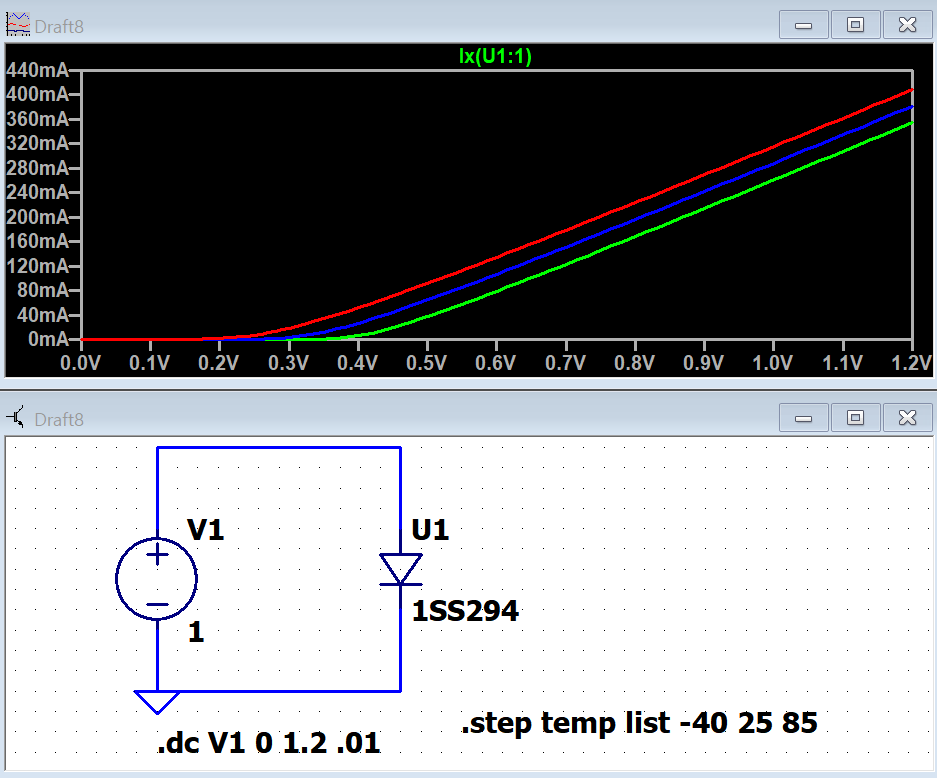

자 보시면 빨간색이 85도 파랑이 25도 연두가 -40도입니다!
