펄스파의 이해

https://blog.naver.com/PostList.naver?from=postList&blogId=09_october&categoryNo=90&parentCategoryNo=90&currentPage=2

출처 https://blog.naver.com/09_october/220711671195

먼저 Pulse파의 이해가 필요해요. 이 내용은 위 블로그 링크에 잘 정리되어 있어요. 제가 다시 정리해보자면,

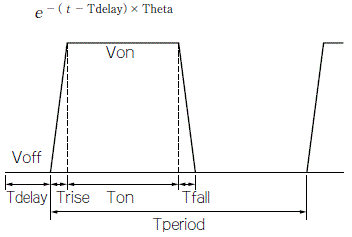

PULSE (V1 V2 Tdelay Trise Tfall Ton Period Ncycles)

• V1 - Vinitial[V]
  Voff로, 시작할 때의 전압과 pulse가 off 일 때의 전압을 설정
• V2 - Von[V]
  pulse가 On일 때의 전압을 설정
• Tdelay
  Pulse 발생전에 딜레이 시간 설정
• Trise[s]
  pulse가 off 에서 on 전압으로 될 때까지의 걸리는 시간
  예를 들어 1s 로 설정하면 1초동안 선형적으로 증가
  0을 설정하면 default 값으로 0으로는 되지 않는다. 0으로 설정하고 싶을 때는 zero에 가장 가까운 값을 설정
• Tfall[s]
  Trsie의 반대로 pulse가 on에서 off로 되기 까지의 시간
  마찬가지로 1s로 설정하면 선형적으로 감소
  zero에 관련된 설정값은 Trise와 같다.
• Ton[s]
  pulse의 On 상태의 시간이다. pulse 폭이라고도 함
• Tperiod[s]
  pulse 주기를 나타내는 시간
• Ncycles
  발생할 pulse cycle 수를 설정
  설정하지 않거나 0을 설정하면 pulse는 계속 발생

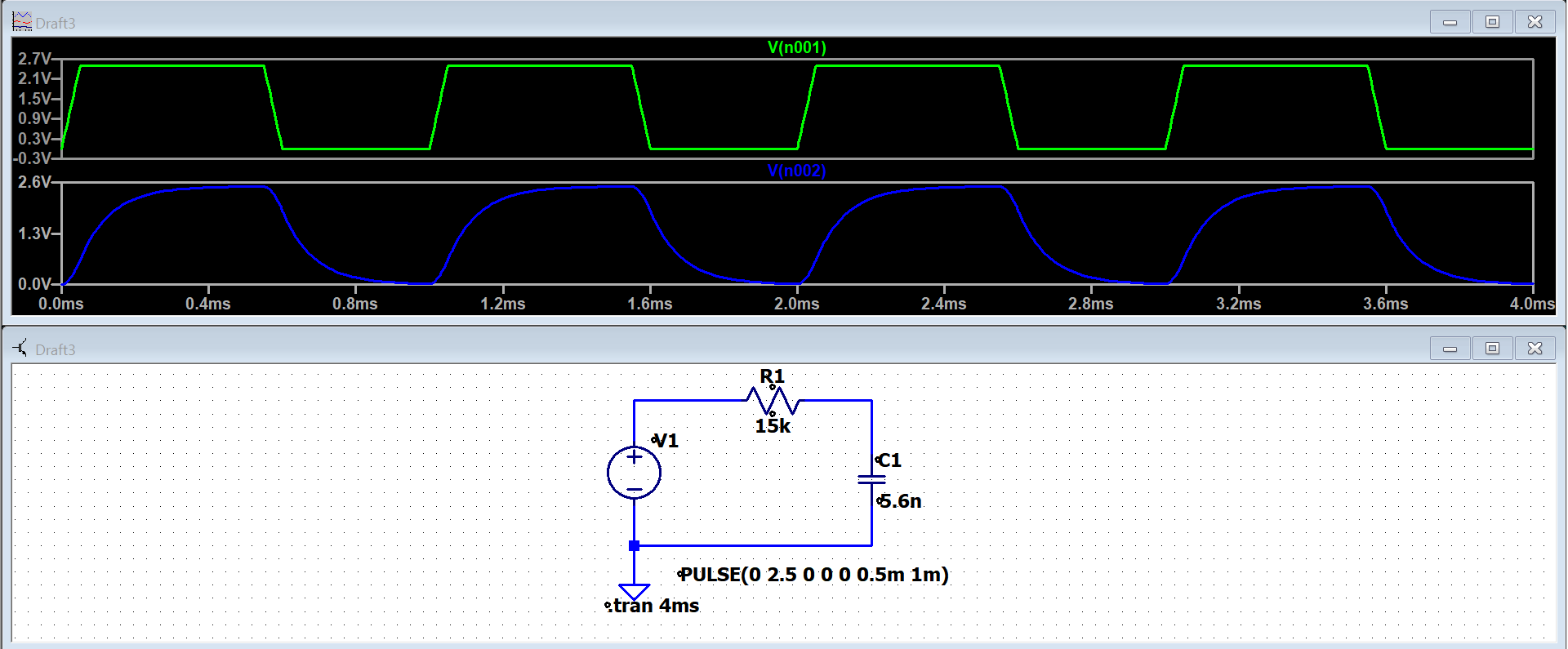

자 그럼 이 사진에 적용해서 해석해 보면

PULSE(0 2.5 0 0 0 0.5m 1m)이고

pulse가 On일 때의 전압은 2.5V이고 pulse의 On 상태의 시간은 0.5ms이고 pulse 주기는 1ms에요.

설정한대로 정확히 나오는 것을 볼 수 있어요.

RC회로 실습

다음으로 간단한 RC 회로를 만들어서 구형파 (Square Wave) 입력에 대한 응답을 살펴보겠습니다.

자 전압원은 오른쪽 클릭해서 위에 설명한 것처럼 설정해주면 되고,

저항은 15k 커패시터는 5.6나노패럿 (5.6nF)으로 설정해 주면 돼요.

.tran 4ms은 4ms동안 시뮬레이션을 실행한다는 뜻이에요. 아래처럼 입력하면 돼요.

이후에 저항을 가운데 두고 왼쪽의 Vin 값과 오른쪽의 Vout 값을 찍어보면 완성!

아래 링크에 가면 실시간으로 직접 실습해볼 수도 있어요.

인덕터와 커패시터 - 자바실험실

도움이 되셨다면 좋아요와 댓글 부탁해용

참고자료

http://contents.kocw.or.kr/KOCW/document/2015/hankyong/yoodongsang/02.pdf
