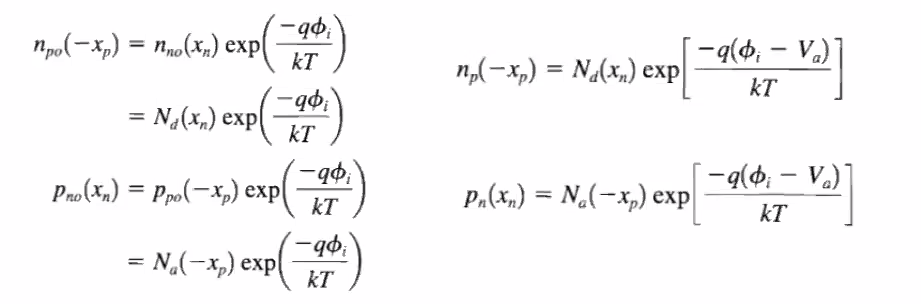

가해진 전압이 low level injection

n_p0는 p타입지역에 있는 전자 = 아래 그림의 -xp쪽 전자

n_n0는 n타입의 electron 농도 = Nd로 표시

p_p0는 p타입쪽의 홀



n지역에 있는 홀의 농도가 시간에 따라 얼마나 변화하는지 round pn / round t

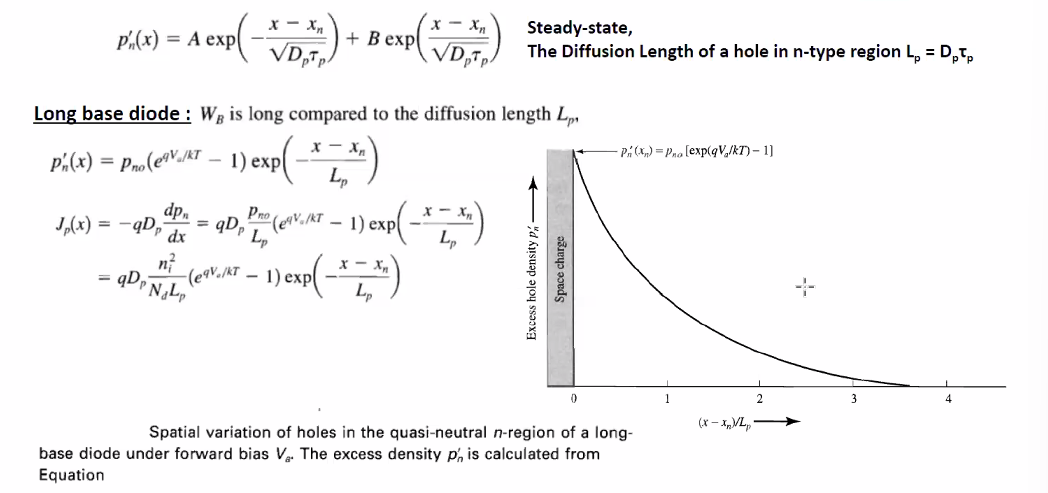

n쪽 홀의 농도의 분포

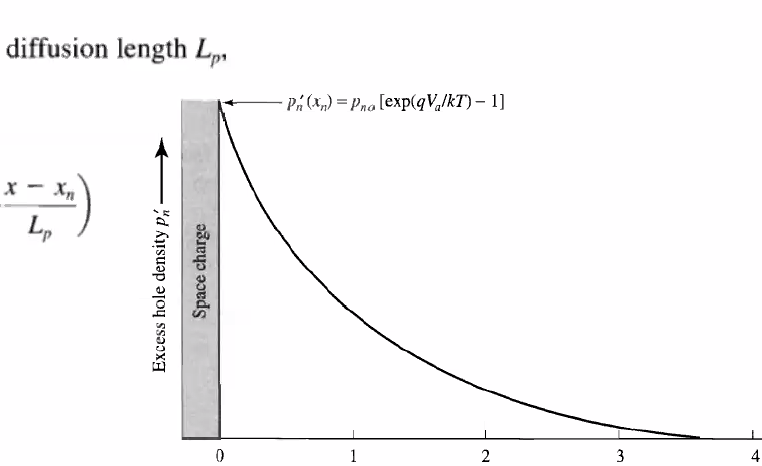

x가 클수록 홀은 점점 줄어든다

B exp 항은 별 의미가 없다

A exp항이 의미있음

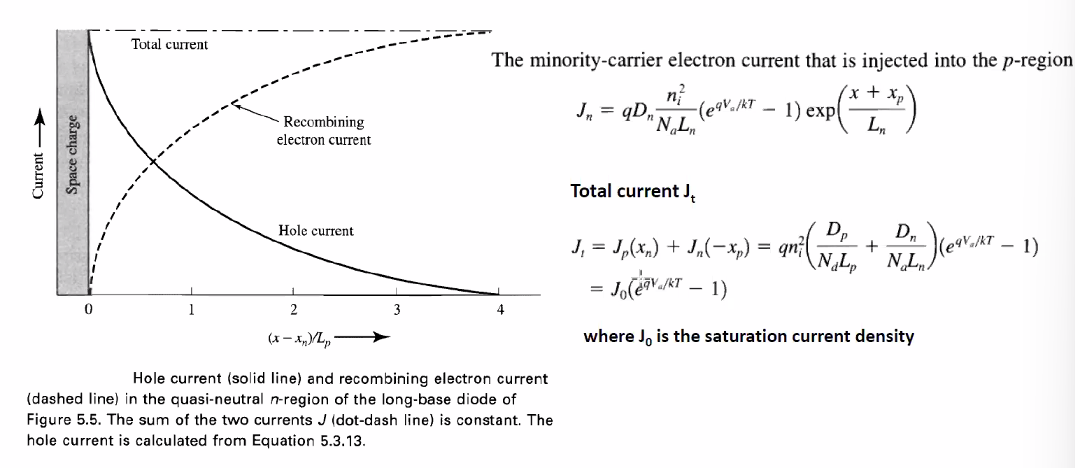

diffusion length에 비해 길거나 짧을 때

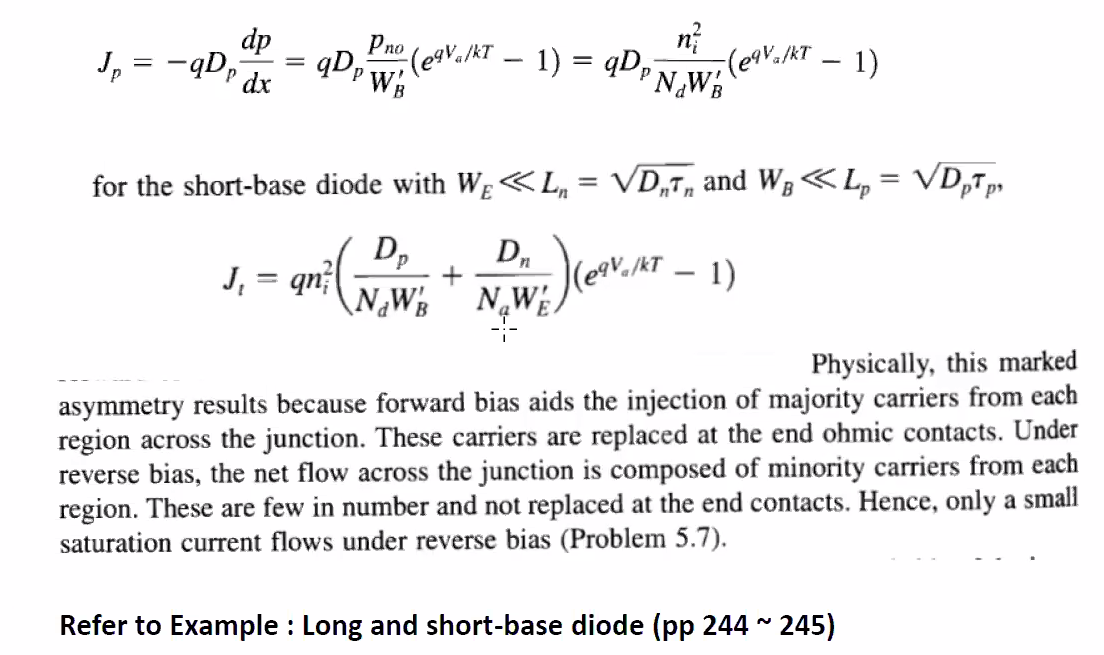

Long base , Short base

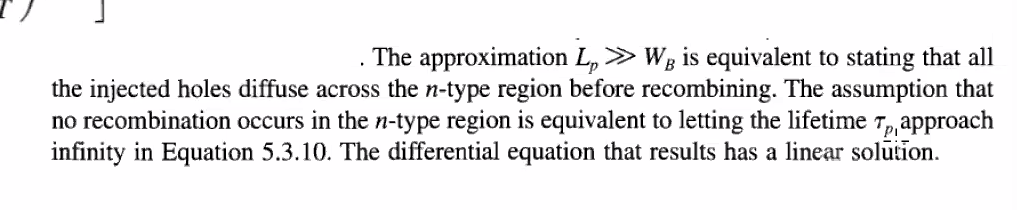

recombination이 되기 전에 이미 diffuse된다

lifetime이 무한히 늘어난다

diffusion에 의해서 흐르는 건 아니고

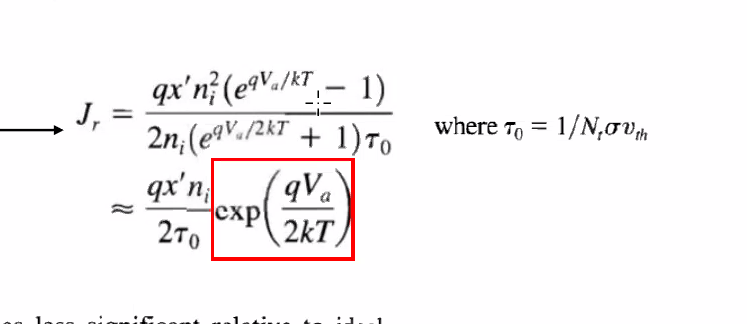

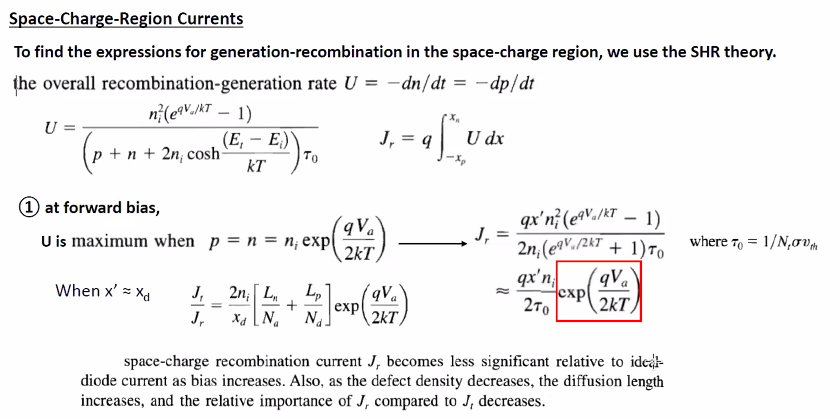

space charge region에서도 흐르므로 이에 대해서 알아보자.

p = n = ni exp일때 maximum이 된다.

1에 비해 훨씬 크다고 보면

간단하게 정리 가능

forward bias가 걸릴 때

Jr은 큰 고려대상이 아니다

(1) n지역에서 forward bias가 걸렸을때 p지역으로부터 들어오는 홀이다 - 제일 중요

(2) 마이너리티 홀이 디퓨전되어 들어오면서 전자와 만나 리콤바인

(3) p지역에도 minory carrier인 electron이 들어옴

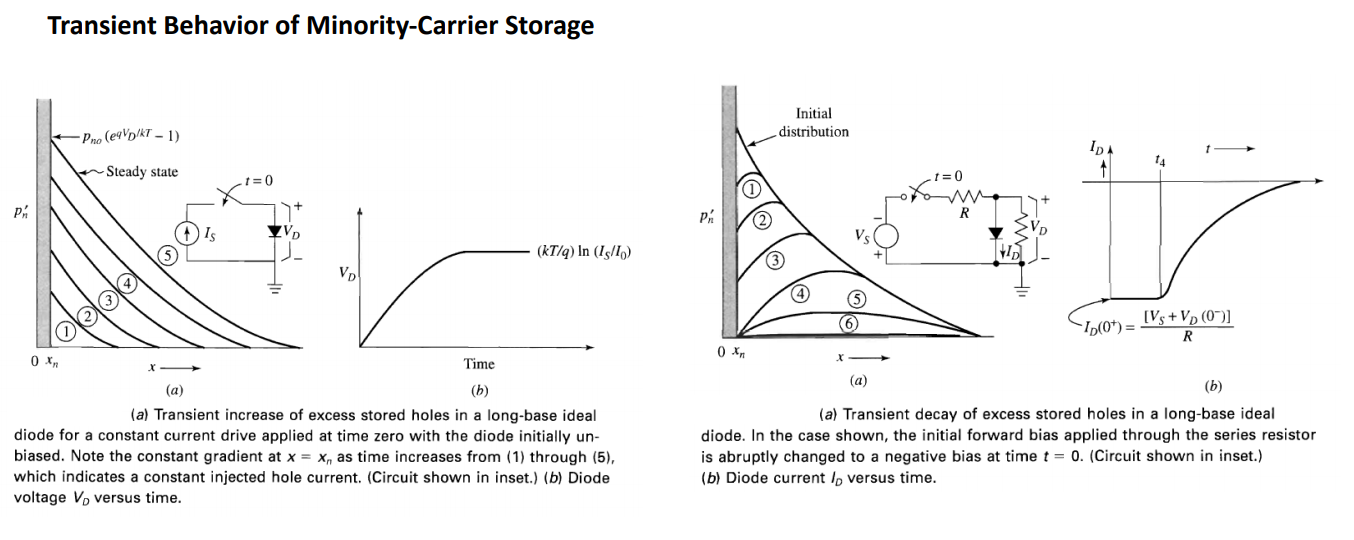

12345 시간 순서

y축 홀 농도의 분포

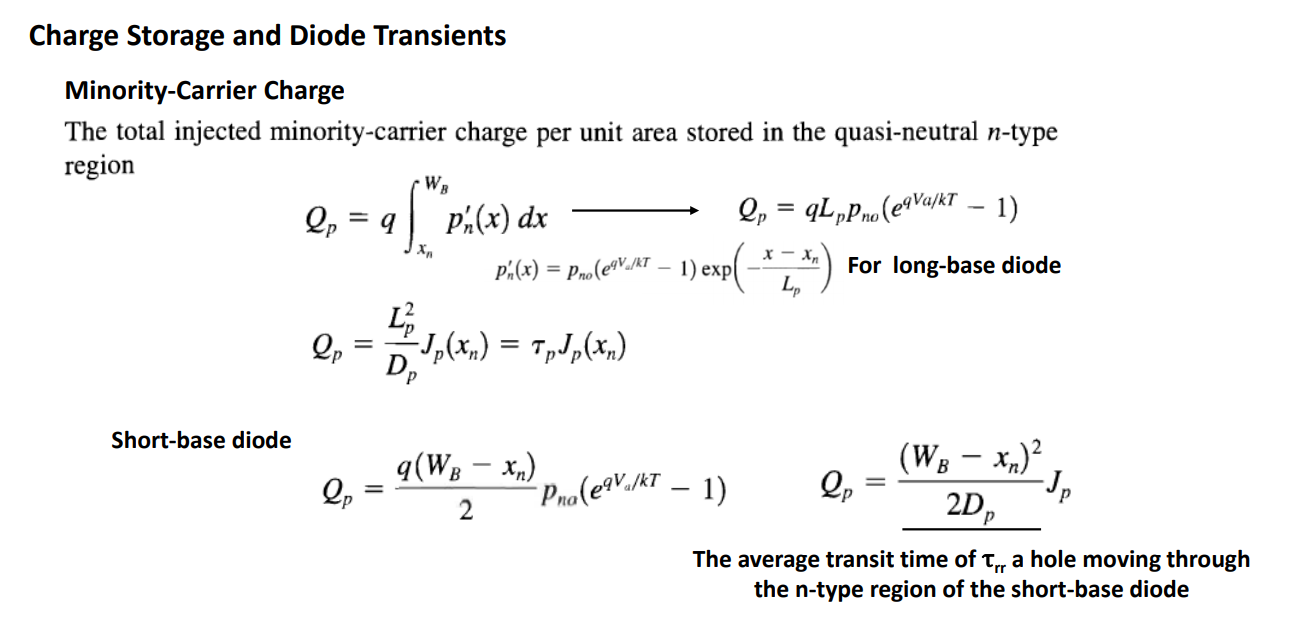

charge들이 점점 축적됨

시간에 따른 전압을 보면 어느정도까지는 증가하다가 (0.7V까지) 일정하게 유지



홀의 원천을 끊어버리면 역 바이어스

점점 홀을 recombine하면서 줄게 됨

4번까지는 역방향 전류는 거의 외부 회로에 의해 일정하게 흐름

1번 공정 아이디어 impurity를 주입해서 lifetime을 줄일 수 있음 -> 다른 소자들의 품질에 영향을 주므로 권고되지 않는다

2번 설계 아이디어 전류를 줄이는 방법 - schottky 다이오드를 옆에 연결

pn다이오드로 들어가는 전류의 양이 제한될 것이다
